串聯諧振試驗裝置的核心原理是電感（L）與電容（C）的電壓諧振。在交流電路中，當感抗與容抗相等時，電路發生串聯諧振，此時回路阻抗最小，僅為回路電阻，而電感和電容兩端的電壓可達電源電壓的數十甚至上百倍。

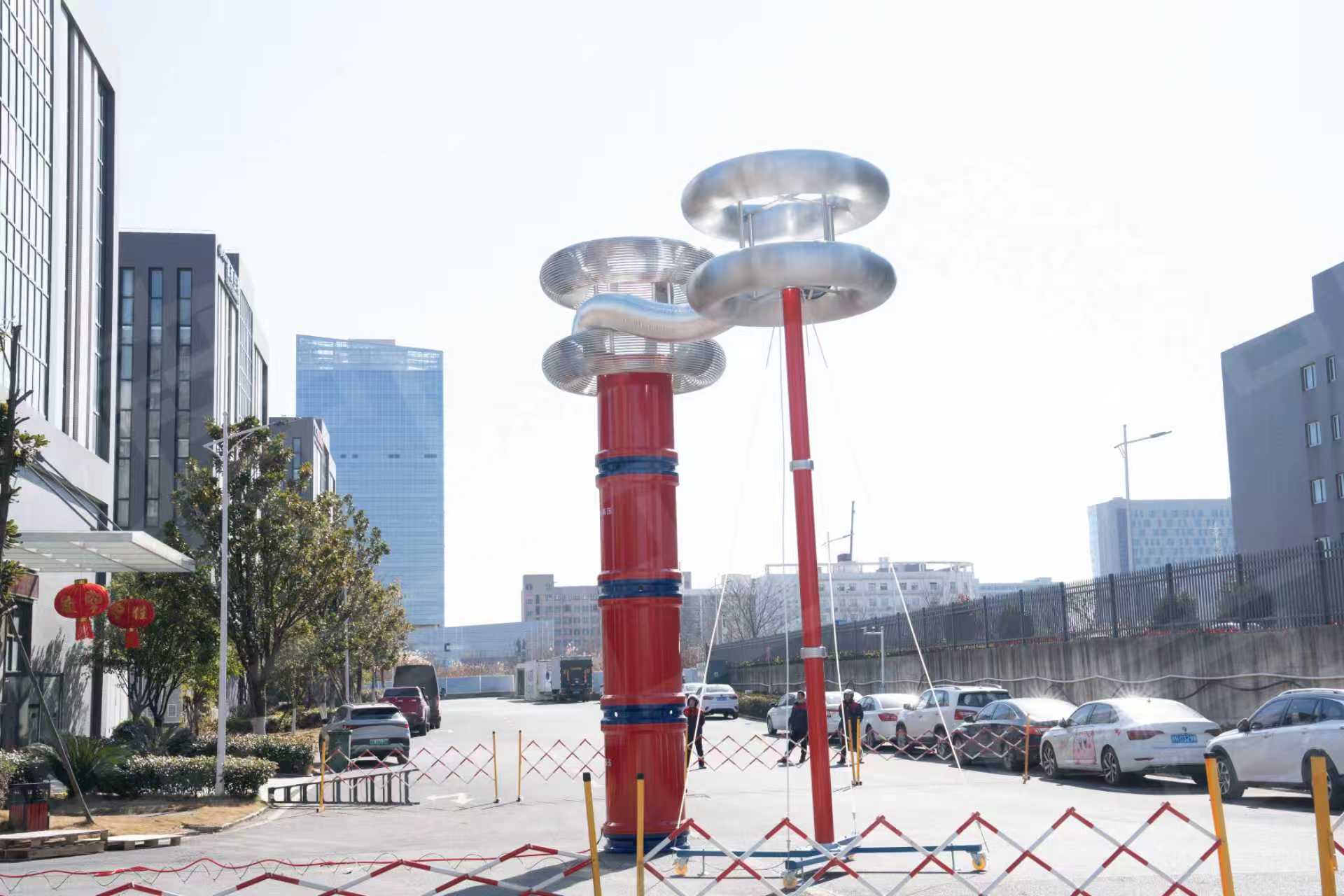

該裝置通常由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。其主要技術特點包括：

1. 顯著的容量優勢與設備輕量化裝置通過調節變頻電源的輸出頻率，使回路在工頻（或鄰近頻率）下發生諧振。此時，試驗所需電源容量僅為試品容量的1/Q（Q為系統品質因數），因此電源設備和勵磁變壓器的體積與重量得以大幅減小，提升了現場移動和布置的便利性。

2. 安全保障性能

• 閃絡保護：當試品發生閃絡或擊穿時，由于回路失諧，電流迅速減小，從而限制了故障電流對試品的損傷。

• 軟啟動與穩態諧振：試驗電壓由零平滑升起，無暫態過電壓沖擊。在穩定的諧振狀態下，輸出電壓波形為標準正弦波，能有效評估試品在實際運行電壓下的絕緣性能。

3. 靈活的配置與寬泛的適用性通過將電抗器進行串并聯組合，可以靈活調節裝置的額定電感量和輸出電壓電流，使其能夠適應不同電壓等級、不同電容量的多種試品的試驗要求，應用范圍廣泛。

串聯諧振試驗裝置的主要應用場景

該裝置是現代高壓試驗室和現場檢修的設備，其典型應用覆蓋：

• 高壓交聯聚乙烯電力電纜的交流耐壓試驗，這是檢驗其敷設與安裝后絕緣完整性的標準方法。

• GIS（氣體絕緣組合電器） 的現場交流耐壓試驗，由于其電容量大，串聯諧振裝置是完成此項試驗的適宜選擇。

• 水力與火力發電機的定子繞組交流耐壓試驗。

• 高壓變壓器的交流耐壓試驗及局部放電測量。

通過在這些關鍵場景中的應用，串聯諧振試驗裝置為保障電力設備投運前的絕緣質量與運行中的可靠性提供了有效的技術手段。

選擇串聯諧振試驗裝置的考量因素

在選擇串聯諧振試驗裝置時，用戶通常會綜合評估多個方面。裝置輸出的電壓等級和電流容量需滿足試品要求。設備的集成度與便攜性直接影響現場工作的效率，高度集成的設計有助于減少現場接線，簡化操作流程。此外，裝置在各種現場條件下的穩定運行能力和測量的可信度也是重要參考。為應對緊急搶修、計劃性檢修或重大項目驗收等時效性強的任務，設備的供應周期顯得尤為重要。武漢特高壓電力科技有限公司在串聯諧振試驗裝置的開發與生產中，注重對上述用戶需求的響應，并對常用型號保持一定數量的現貨庫存，以期在用戶需要時能夠提供及時的設備支持。

總結

串聯諧振試驗技術以其獨特的原理優勢，較好地解決了大容量高壓試品現場絕緣試驗的難題。選擇一套設計合理、性能穩定、供應有保障的串聯諧振試驗裝置，對于電力企業、工程單位及檢測機構而言，是提升試驗能力、保障電網安全運行的一項基礎性工作。武漢特高壓電力科技有限公司在該領域的持續投入與現貨儲備的安排，旨在為行業用戶應對高壓試驗挑戰提供一種設備選擇。
